擴展插件(通信插件)

規格

項目	AFP7CCS1	AFP7CCS2(注6)	AFP7CCM1(注5)	AFP7CCM2(注5)	AFP7CCS1M1
接口	RS232C 1ch	RS232C 2ch	RS422/RS485 1ch	RS422/RS485 2ch	RS232C 1ch + RS485 1ch
傳輸距離	15m(注1)		RS485模式時1,200m(注2)(注3) RS422模式時400m(注2)(注3)		RS232C 15m(注1)	RS485 1,200m(注2)(注3)
傳輸速度	300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bit/s
通信方式	半雙工方式
同步方式	起止同步方式
傳輸格式	停止位 1bit/2bit
	奇偶校驗 無/有(奇數/偶數)
	數據長 7bit/8bit
	起始代碼 有STX/無STX
	結束代碼 CR/CR+LF/無/ETX
數據發送順序	以字符為單位，從位0開始發送
連接臺數(注2)(注3)(注4)	-	-	通用通信時 最多99臺(注7)		-	通用通信時 最多99臺
			計算機鏈接時 最多99臺(注7)			計算機鏈接時 最多99臺
			PLC間鏈接時 最多16臺(注7)			PLC間鏈接時 最多16臺
			MODBUS-RTU時 最多99臺(注7)			MODBUS-RTU時 最多99臺

與帶有RS485/RS422接口的市售機器相連接時，請通過實際機器進行確認。
另外，站數、傳輸距離和通信速度可能會因所連接的機器而異。

(注1)：	按照38.4kbit/s以上的速度進行通信時，線纜長度請控制在3m以內。 關于RS232C的配線，為提高抗干擾性，請務必使用屏蔽線?

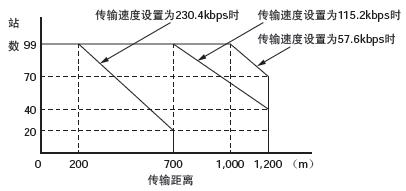

(注2)：	設為RS485時，受傳輸速度和連接臺數的影響，傳輸距離受到以下限制? 對于38.4kbit/s以下的速度，最長1,200m、最多99臺。 設為RS422時，最長400m。
(注3)：	混有C-NET適配器時，連接臺數為32臺，傳輸速度則限制在19.2kbit/s以下?
(注4)：	作為計算機端的RS485轉換器，推薦使用(株)LINEEYE公司生產的SI-35。 使用SI-35時，可能需要通過程序來調整以下時間：從FP7接收到指令，到返回響應之前的時間。
(注5)：	通過通信插件內置的撥動開關來切換RS422和RS485。
(注6)：	對通信插件內置的撥動開關進行切換，從而可用作RS232C 5線式×1ch。
(注7)：	RS422中為1:1。

項目	AFP7CCET1
接口	Ethernet 100Base-TX/10BASE-T
通信速度	100Mbps、10Mbps 自動協商
線纜延長距離	100m(500m使用中繼時)
節點數	254臺
同時連接數	4(用戶連接3、系統連接1)
通信協議(通信)	TCP/IP UDP
DHCP	自動獲取IP
通用通信	4kB/1連接
專用通信	從站通信(MEWTOCOL-COM,MEWTOCOL7-COM,MEWTOCOL-DAT)
	主站通信(MEWTOCOL-COM,MEWTOCOL7-COM,MEWTOCOL-DAT)

(注1):	請?jiān)跀嚯姞顟B(tài)下連接Ethernet線纜。
(注2):	不能在串行通信單元中使用。

*本網站所涉及圖片、產品描述、技術參數所有權歸各公司所有，內容變更和技術升級恕不另行通知，以最終產品為準。
